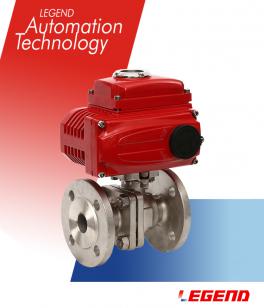

電動閥門，英文名稱：motor-driven valve 或者 electric valve。電動閥門簡單地說就是用電動執行器控制閥門，從而實現閥門的開和關。其可分為上下兩部分，上半部分為電動執行器，下半部分為閥門。也可叫空調閥。

電動閥門是自控閥門中的高Duan產品，它不僅可以實現開關作用，調節型電動閥門還可以實現閥位調節功能。電動執行器的行程可分為：90°角行程和直行程兩種，特殊要求還可以滿足180°、270°、360°全行程。由角行程的電動執行器配合角行程的閥使用，實現閥門90°以內旋控制管道流體通斷；直行程的電動執行器配合直行程的閥使用，實現閥板上下動作控制管道流體通斷。

電動閥門裝置控制箱廣泛使用于交流50HZ，電壓500V以下電力系統作為消防水泵控制、潛污泵控制、消防風機控制、風機控制、照明配電控制等，在使用安裝時需要按照以下10個標準步驟進行操作。

　?。?）首先必須保證電動裝置機械部分已經調試完并且能正常工作。有關電動裝置機械部分的調試請見相關使用說明書。

　?。?）將您選購的控制箱按圖將其安裝固定。

　　（3）用電纜按參照本說明書所附電原理圖將控制箱端子和電動裝置的端子連接起來。在端子10號、11號接入輸入控制電流，正極接10號端子，負極接11號端子。在端子8號、9號接入一個電流表，正極“+”接8，負極“-”接9號。相關閱讀：KXBC礦用隔爆型電動閥門裝置控制箱

　?。?）把三相電源分別接到A、B、C、N端子上。

　?。?）手動調節：確認接線無誤后，接通電源，檢查控制箱是否設置在“手動”狀態，如果不是請按動轉換將控制箱設置為“手動”狀態。用手輪將電動閥門開啟Zhi約50%開度?？刂葡涑醮瓮姇r按動開閥按鍵電動裝置運行有兩種可能：一種可能是按正確方向運行，閥開指示燈閃亮，電動裝置開向運行直Zhi全開位置停止，閥開指示燈常亮。開度顯示自動設定為100%。按動關閥按鍵電動裝置關向運行，閥關指示燈閃亮，電動裝置關向運行直Zhi全關位置停止，閥關指示燈常亮，開度顯示自動設定為0%。另一種可能是按錯誤方向運行，雖然閥開指示燈閃亮，但是電動裝置卻向關向運行，直Zhi全關位置停止。出現這種情況不用急著調換電源相序，因為調節型控制箱具有電源相序自動邏輯校正功能。

　　（6）電源相序自動邏輯校正功能：當控制箱實際運行方向與正確方向悖行時，讓其運行到全關或全開位置，此時控制箱自動邏輯校正電源相序3秒鐘設定正確開度與方向。邏輯相序校正功能只能用在調試過程中，如果相應的電動閥門很重要建議人工調整相序！

　?。?）自動運行：接入外控輸入信號，將控制箱設置成“自動”狀態，調節輸入信號，電動閥門應能自動根據輸入信號的變化而運行。Zhi此控制箱與電動裝置的安裝調試完畢。

　　（8）電動裝置在開向或關向運行中，按動停按鍵電動裝置將停止在此即時位置。在電動裝置靜止?fàn)顟B(tài)時按動此鍵為消音。

　?。?）每臺控制箱配電應配備一臺空氣開關。

　?。?0）電裝廠家的控制電路不盡相同，但是在本控制箱中通過端子接線的不同組合均可（訂貨說明）得到解決。
